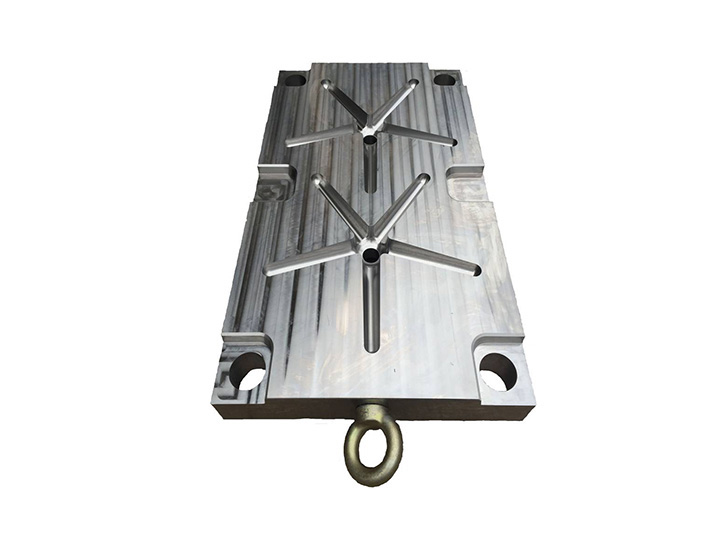

精密模架主要構成部分
精密模架主要由四部分構成：上模座，下模座，導柱，導套；
一、模座。屬于標準件，根據生產需要選擇合適的鋼材，對其剛度，變形系數等物理性質有要求。
1、模座形狀分為圓形和矩形。
2、帶模柄的模座。可根據沖床的情況,制造一種或幾種規格的通用模柄,然后按零件情況制出凸、凹模。
對一般沖孔、落料、彎曲、簡單的拉深、校形等,均可采用此種方法。常用于批量小而品種多的沖壓件生產。
二、導柱和導套。是引導模具行程的導向元件。
精密模架加工設備主要是銑床，磨床，鉆床。銑床，磨床加工6個面光亮到規定尺寸。鉆床將模架上的精密度要求不高的孔：如螺絲孔、吊環孔鉆孔，攻牙。一副精密模架基本的要求就是需要順利開模。開模順利與否，與4個導柱孔的精密度，直接相關。所以一般情況都需要用CNC立式加工中心進行快速鉆孔然后鏜孔，以達到精密度。
