模架是由什么構成的？

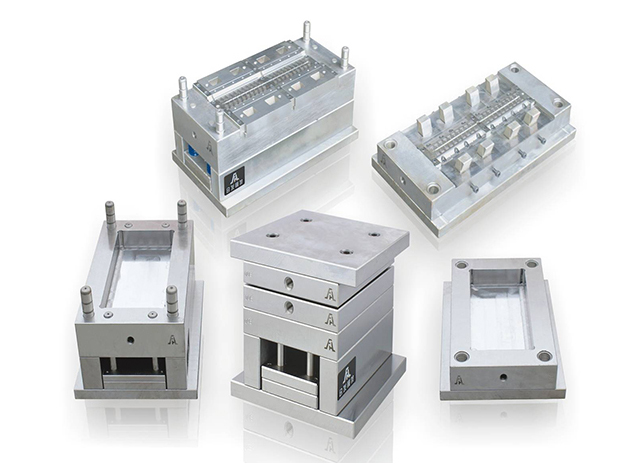

模架即模具的支撐，比如壓鑄機上將模具各部分按一定規律和位置加以組合和固定，并使模具能安裝到壓鑄機上工作的部分就叫模架，由推出機構、導向機構、預復位機構模腳墊塊、座板組成。

模架主要由四部分構成：上模座，下模座，導柱，導套。

1、模座。屬于標準件，模架根據生產需要選擇合適的鋼材，對其剛度，變形系數等物理性質有要求。

(1)模座形狀分為圓形和矩形。

(2)帶模柄的模座。可根據沖床的情況,制造一種或幾種規格的通用模柄,然后按零件情況制出凸、凹模。對一般沖孔、落料、彎曲、簡單的拉深、校形等,均可采用此種方法。常用于批量小而品種多的沖壓件生產。

2、導柱和導套,是引導模具行程的導向元件。
